Вертикальный аппарат ВЭЭ
за 20 дней от производителя под ключ
Проектируем, производим и устанавливаем емкостное оборудование из нержавеющих сталей (12х18Н10Т, 08х18Н10Т, AISI304, AISI321, AISI316ti и др.) по РФ и СНГ
Наши клиенты:
Наши преимущества
-
Изготовление по ГОСТ / ТУтипового и нестандартного оборудования
-
Расчет ценыи сроков в течение 1 часа
-
Цена ниже рынка на 5-7%свои проектировщики
СРО П-166-30062011 -
СМРуслуги монтажа и демонтажа
-
Сроки изготовленияот 15 дней
|
 Срок изготовление 15-45 дней Гарантия от 1 года Доставка по РФ и СНГ Система оплаты обсуждается индивидуально Цена от 170 000 руб |
ТПК "Стелла" изготавливает аппараты типа ВЭЭ объемом от 1 до 100 м3
Вертикальные цельносварные аппараты с эллиптическими днищами ВЭЭ предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 0,6; 1,0 и 1,6 МПа. (ВЭЭ 1-1-V-р)
Цельносварные аппараты ВЭЭ изготавливаются в нескольких вариантах:
- ВЭЭ 1-3-V-р. Вертикальные цельносварные аппараты с эллиптическими днищами, с рубашкой. Предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 1,0 МПа с постоянным или периодическим подогревом (или охлаждением).
- ВЭЭ 2-1-V-р. Вертикальные разъемные аппараты с эллиптическими днищем и крышкой предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 0,6 и 1,0 МПа.
- ВЭЭ 2-3-V-р. Вертикальные разъемные аппараты с эллиптическими днищем и крышкой, с рубашкой предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 1,0 МПа с постоянным или периодическим подогревом (или охлаждением).
Пример условного обозначения вертикального цельносварного аппарата ВЭЭ при заказе: Аппарат ВЭЭ1-3-10-1,0
Аппарат вертикальный - В, с эллиптическими днищами - ЭЭ, цельносварный - 1, с рубашкой - 3, номинальным объемом 10 м³, на условное давление 1,0 МПа.
Пример условного обозначения вертикального разъемного аппарата ВЭЭ при заказе: Аппарат ВЭЭ2-3-10-1,0
Аппарат вертикальный - В, с эллиптическими днищами - ЭЭ, разъемный - 2, с рубашкой - 3, номинальным объемом 10 м³, на условное давление 1,0 МПа.
Возможно изготовление аппаратов по типовым и индивидуальным проектам, с дополнительной комплектацией, нестандартных типоразмеров.

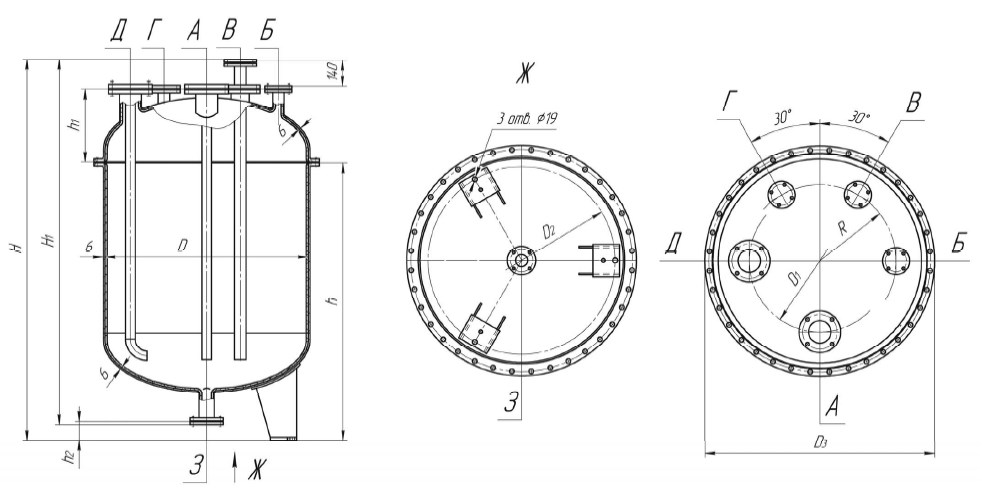

Условные проходы штуцеров, мм
| Объем, м3 | А | Б | В | Г | Д | З |
|---|---|---|---|---|---|---|
| 0,25 | 50/100 | 50 | 50/80 | 50 | 50/100 | 50 |
| 0,4 | ||||||
| 0,63 |
| Объем, м3 | Условное давление, МПа | Размеры | Условное обозначение | ||||
|---|---|---|---|---|---|---|---|
| Номинальный | Рабочий (не более) | D | H | L (не более) | N | ||
| 1 | 0,91 | 0,6(6) | 1000 | 900 | 160 | - | ВЭЭ1-1-0,6 |
| 1(10) | ВЭЭ1-1-1,0 | ||||||
| 1,6(16) | ВЭЭ1-1-1,6 | ||||||
| 2 | 1,74 | 0,6(6) | 1200 | 1250 | 185 | 4 | ВЭЭ1-2-0,6 |
| 1(10) | ВЭЭ1-2-1,0 | ||||||
| 1,6(16) | ВЭЭ1-2-1,6 | ||||||
| 3,2 | 3 | 0,6(6) | 1400 | 1600 | 200 | ВЭЭ1-3,2-0,6 | |
| 1(10) | ВЭЭ1-3,2-1,0 | ||||||
| 1,6(16) | ВЭЭ1-3,2-1,6 | ||||||
| 5 | 4,3 | 0,6(6) | 1600 | 1800 | 250 | 4 | ВЭЭ1-5-0,6 |
| 1(10) | ВЭЭ1-5-1,0 | ||||||
| 1,6(16) | ВЭЭ1-5-1,6 | ||||||
| 6,3 | 5,6 | 0,6(6) | 1600 | 2500 | 250 | ВЭЭ1-6,3-0,6 | |
| 1(10) | ВЭЭ1-6,3-1,0 | ||||||
| 1,6(16) | ВЭЭ1-6,3-1,6 | ||||||
| 10 | 9,23 | 0,6(6) | 2000 | 320 | 8 | ВЭЭ1-10-0,6 | |
| 1(10) | ВЭЭ1-10-1,0 | ||||||
| 1,6(16) | ВЭЭ1-10-1,6 | ||||||
| 16 | 15,5 | 0,6(6) | 4500 | ВЭЭ1-16-0,6 | |||
| 1(10) | ВЭЭ1-16-1,0 | ||||||
| 1,6(16) | ВЭЭ1-16-1,6 | ||||||
| 25 | 22,9 | 0,6(6) | 2400 | 340 | ВЭЭ1-25-0,6 | ||
| 1(10) | ВЭЭ1-25-1,0 | ||||||
| 1,6(16) | ВЭЭ1-25-1,6 | ||||||
Доставка осуществляется во все города России и стран СНГ автомобильным, ж/д или морским транспортом. Благодаря отработанной системе логистики мы поставляем оборудование точно в срок в любую точку.
В города, находящиеся в 100 км от Москвы возможна экспресс доставка.
Монтаж и пуско-наладка емкостного оборудования из нержавейки возможны нашими специалистами.
На нашем предприятии Вы можете заказать изготовление аппаратов ВЭЭ по типовым и индивидуальным проектам.
Мы выполняем следующий спектр работ:
- проектирование аппаратов ВЭЭ
- изготовление от 28 дней
- доставку по РФ и СНГ
- профессиональный монтаж
- пуско-наладочные работы
- постгарантийное и сервисное обслуживание
